Description
Beschrijving:

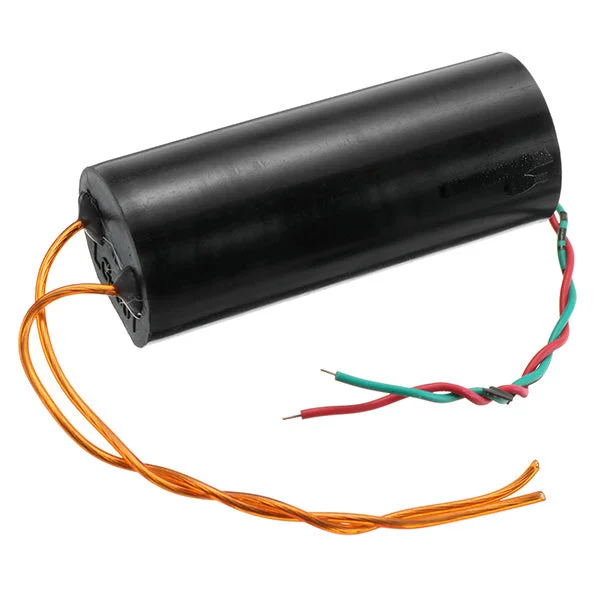

Deze module is een hoogspanningsinverter voor kleine wetenschappelijke projecten. De transformator/booster kan een DC-spanning van tienduizenden volt genereren bij een ingangsspanning van DC 3.7-7.4V. Het is geschikt voor middelbare school wetenschappelijke experimenten, elektronische instrumenten, negatieve ionengeneratoren en andere toepassingen die een hoogspanningsbron vereisen.
De module is gebaseerd op het Tesla-spoelprincipe en levert een hoogspanningspulsstroom met een compact formaat en hoog rendement. Het randcircuit is eenvoudig.
Specificatie:
Werkspanning: 3-6V
Werkstroom: 1.5-3A
Uitgangsstroom: 0.005A
Lengte invoerkabel: 10 cm
Lengte uitgangskabel: 12 cm
Continue werktijd: minder dan 6 seconden
Structuur: een integraal omhulsel
Hoogspanningsuitgang van twee polen: 1-2 cm
Afmeting: 28 x 68 mm
Gebruiksmethode:
De module heeft een invoerpoort en een uitvoerpoort. De rode en groene draad zijn voor de invoerpoort, waarbij rood + en groen – is. Het uitgangseinde bestaat uit twee hoogspanningsdraden van dezelfde kleur, waarmee een hoogspanningsboog kan worden geproduceerd.
Gebruik de module strikt volgens de gebruiksmethode en wees voorzichtig, anders kan de module beschadigd raken!
Aandachtspunten:
1. Vermijd het gebruik van de hoogspanningsmodule zonder belasting. Stel de juiste afstand van de hoogspanningskabel in voordat je deze inschakelt. De afstand tussen de hoogspanningskabel en de batterij is recht evenredig met de accuspanning en -capaciteit.
2. Test de afstand van de boog van kort naar lang; de langste afstand is verboden. Hoge druk energie kan niet worden vrijgegeven, wat de module kan beschadigen.
3. De module heeft een hoge kracht en is niet geschikt voor langdurig gebruik zonder warmteafvoer.
4. Om te beoordelen of de batterij het maximale uitgangsvermogen kan leveren, meet je de spanning van de batterij tijdens het trekken van de boog. Als deze rond de 3,7V is, kan het maximale vermogen worden geleverd.
5. Bij een lage capaciteit van twee series lithiumbatterijen van 7.2V, kan de boogspanningsmeting dalen tot ongeveer 4V. Het wordt aanbevolen om lithiumbatterijen met een capaciteit van meer dan 2000mAh te gebruiken, bij voorkeur meer dan 4000mAh.
6. Eén zijde van de twee rode draden is een vonk en kan niet continu werken.
7. Dit is geen hoge temperatuur boog en kan geen puntvlekkenrook produceren!
8. Elektrische ontladingstijd: 6 seconden. De ingangsspanning beïnvloedt de hoge uitgangsspanning en de afstand van de boog.
9. De uitgang is hoogspanning. Let op de veiligheid tijdens het gebruik.
Pakket inbegrepen:
3 x hoogspannings-pulsgenerator
