Product Introductie:

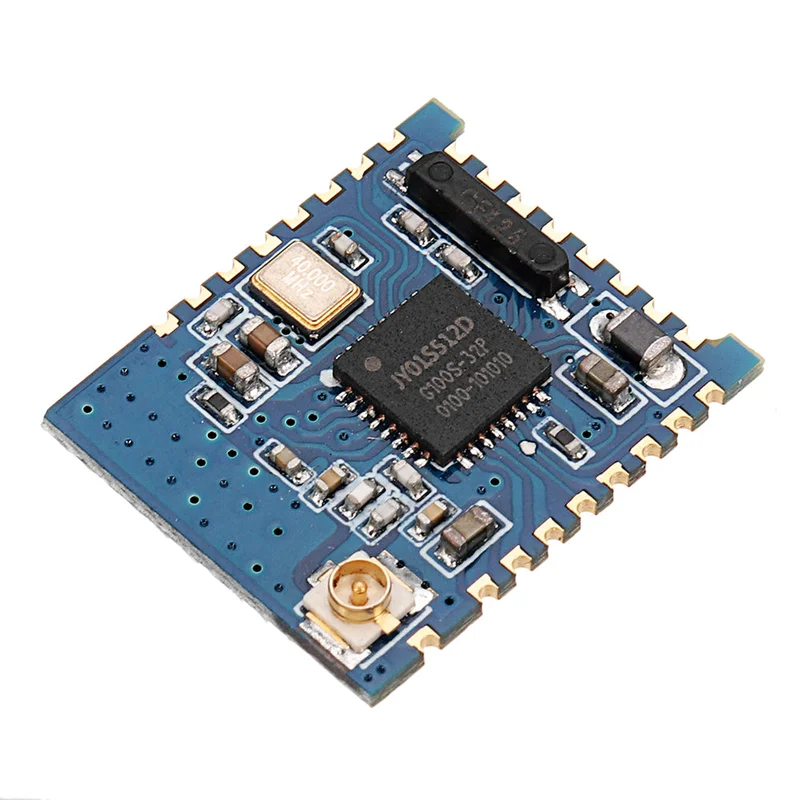

Deze Bluetooth-module is gebaseerd op de Bluetooth 4.2-protocolstandaard en werkt op een frequentie van 2.4GHz. De modulatiemodus is GFSK en het maximale zendvermogen is 0dB, met een maximale afstand van 60 meter. De module ondersteunt gebruikers om de apparaatsnaam, service-UUID, zendkracht, wachtwoord, enzovoort te wijzigen via AT-commando’s. De JDY-17 Bluetooth-module maakt datatransmissie mogelijk tussen de module en een mobiele telefoon of tussen modules onderling. Het biedt de keuze tussen UART- of IIC-communicatiemodus via IO, en BLE Bluetooth kan snel worden toegepast via een eenvoudige configuratie.
Module specificaties:
| Productparameters | |
| Model | JDY-17 |
| Werkband | 2.4G |
| Emissiekracht | 0dB (maximaal) |
| Communicatie-interface | UART of IIC |
| Werkspanning | 1.8V-3.3V |
| Werktemperatuur | -40 ℃ -80 ℃ |
| Bewaar temperatuur | -40 ℃ -80 ℃ |
| Antenne | Externe antenne |
| Ontvanggevoeligheid | -97dBm |
| Overdrachtsafstand | 60 meter |
| Module grootte | 18mm x 14.94mm x 2.6mm |
| Bluetooth-versie | BLE 4.2 (compatibel met BLE 4.0 en BLE 4.1) |
| Overdrachtssnelheid | 115200bps |
| Wake-up stroom | 4.9mA (uitgezonden) |
| Ondiepe slaapstand stroom | <300uA (uitgezonden) |
| Diepe slaapstand stroom | 1.8uA (geen uitzending) |
| Parameter behoud | Configuratieparameters worden opgeslagen bij uitschakeling |
| Maximale temperatuur | <300 ℃ |
Stroomverbruik in verschillende werkmodi:
| Werkmodus | Uitzendstatus | Stroom | Opmerking |
| Ontwaken | Uitzending | 4.9mA | Het is aanbevolen om de uitzendduur tussen 100 en 500 ms te houden om de verbindingstijd niet te beïnvloeden. Korte uitzendintervallen zijn mogelijk. |
| Diepe slaapstand | Geen uitzending | 1.38uA | |
| Ondiepe slaapstand | 100 ms uitzendinterval | 280uA | |
| Gemiddeld stroomverbruik | 200 ms uitzendinterval | 140uA | |
| 300 ms uitzendinterval | 80uA | ||
| 400 ms uitzendinterval | De volgende waarden zijn lager | ||
| 500 ms uitzendinterval | |||
| 600 ms uitzendinterval | |||
| 700 ms uitzendinterval | |||
| 800 ms uitzendinterval | |||
| 900 ms uitzendinterval | |||
| 1000 ms uitzendinterval | |||
| Verbinding actief | Verbonden | 4.93mA | In de verbindingsstatus kan de AT + STARTEN-instructie worden gecontroleerd door de PWRC-pin naar beneden te trekken. |
| Slaapstand | Verbonden | 50uA |
Pin functiebeschrijving:
| Pin | Functie | Uitleg |
| 1 | VCC | Voeding 1.8-3.3V |
| 2 | PWM1 | Ondersteunt UART, IIC, APP-controle |
| 3 | PWM2 | Ondersteunt UART, IIC, APP-controle |
| 4 | 104 | Hoge en lage niveaus kunnen worden beheerd door de APP |
| 5 | NUL | |
| 6 | STAT | UART-modus: niet-verbonden lage aansluiting op hoog niveau. IIC-modus: geen verbinding met hoog niveau, verbinding of ontvangst wordt onderbroken door interrupt-werk. |
| 7 | NUL | |
| 8 | NUL | |
| 9 | 101 | Hoge en lage niveaus kunnen worden beheerd door de APP |
| 10 | 102 | Hoge en lage niveaus kunnen worden beheerd door de APP |
| 11 | NUL | |
| 12 | MOLEN | |
| 13 | 103 | Hoge en lage niveaus kunnen worden beheerd door de APP |
| 14 | PWH3 | Ondersteunt UART, IIC, APP-controle |
| 15 | to4 | Ondersteunt UART, IIC, APP-controle |
| 16 | MOLEN | |
| 17 | ALKD | Uitgezonden scintillatie, frequente verbinding na verbinding (master- en slave-effectiviteit) |
| 18 | RTCA | RTC-timing produceert een dalende flank-onderbrekingssignaal, normaal een hoog niveau. |
| 19 | TXD_0R_DD | SELECT boot voor hoge stroom, deze pin-functie is seriële TXD. SELECT-opstart voor laag stroomverbruik, deze pinfunctie is IIC DD. |
| 20 | RXD_0R_DC | SELECT boot voor hoge stroom, deze pin-functie is seriële RXD. SELECT-opstart voor laag stroomverbruik, deze pinfunctie is IIC DC. |
| 21 | SELECT | UART- of IIC-selectiepin. Open laag niveau: IIC communicatiemodus. Open hoog niveau: UART-communicatiemodus. Standaard SELECT is hoog niveau: UART communicatiemodus. Voor IIC moet de SELECT-pin geaard zijn. |
