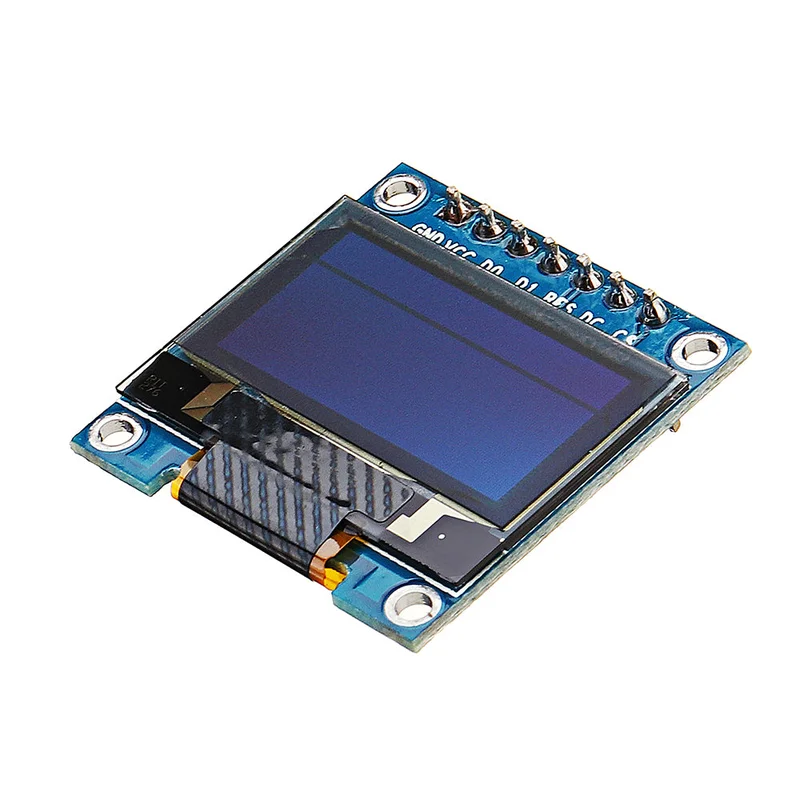

3 Stuks 7-pins 0.96 inch OLED-scherm 12864 SSD1306 SPI IIC serile LCD-scherm module-Snelle verzending

Description

Voorzien van:

• Control chip: SSD1306
• Weergavegebied: 21.744 x 10864 mm
• Fysieke afmetingen: 27,3 x 27,8 mm
• Type interface: standaard 4-draads SPI
• Schakelbare achterweerstand voor gebruik van 3-draads SPI, IIC-interfaces
• Aantal pinnen: 7
• Schermkleur: geel blauw
• Werktemperatuur: -40 ~ 70 °C
• Netto gewicht: 5 g

Interface definitie:

• 1> GND (Power ground)
• 2> VCC (Power + 3.3-5V)
• 3> D0 (SPI-kloklijn voor SPI-interface en IIC-kloklijn voor IIC-interface)
• 4> D1 (SPI-gegevenslijn voor SPI-interface en IIC-gegevenslijn voor IIC-interface)
• 5> RES (OLED-reset, OLED moet één keer worden gereset na het inschakelen)
• 6> DC (SPI-gegevens/opdrachtselectiepen, gebruikt om IIC-adres in te stellen wanneer IIC-interface)
• 7> CS (OLED SPI-chipselectie, actief laag, als u niet wilt gebruiken moet geaard zijn)

Pakket bestaat uit:

• 3 x 0,96 inch OLED-displaymodule

Bedrading methode:

Bedrading 1:
MCU-hardware-SPI-verbindingsmethode:
Als er slechts één apparaat op de SPI-bus staat, kunt u de CS van het OLED-scherm rechtstreeks aarden, waardoor een IO wordt opgeslagen.

Bedrading 2:
MCU IO analoge SPI-verbindingsmodus:
Als er slechts één apparaat op de SPI-bus staat, kunt u de CS van het OLED-scherm rechtstreeks aarden, waardoor een IO wordt opgeslagen.

Bedrading 3:
MCU analoge IIC-verbindingsmethode:
IIC adres:
DC is laag = 0x78
DC is hoog = 0x7A
Over het algemeen DC aarding

Bedrading 4:
MCU-hardware IIC-verbindingsmethode:
IIC adres:
DC is laag = 0x78
DC is hoog = 0x7A
Over het algemeen DC aarding
