3 Stuks 16-kanaals PWM servobesturingsmodule 12 bit I2C-Snelle verzending

Description

Kenmerken:

• 1MHz Fast-Mode Plus-compatibele eigenschap met 30mA hoge schijfcapaciteit op de SDA van de I2C-businterface om zeer capacitieve bus te ondersteunen.
• Elke LED-uitgang kan worden ingesteld van volledig uit (standaard) tot 4096 (12 bit) voor lineaire programmeerbare helderheid.
• Software programmeerbare open-drain LED-uitgangselectie (standaard is push-pull) met 16 push-pull uitgangen (5V bij 25mA, kan 10mA bronstroom bieden), geen invoerfunctie.
• Programmeert de uitgangstoestand als reactie op een opdracht om te veranderen of te stoppen, met de mogelijkheid om alle uitvoeringen tegelijkertijd bij te werken of byte-voor-byte output te vervangen (standaard “Stop command changes”).
• Active-low output-ingangspunt wanneer de pin hoog is. LED-uitgangen kunnen 0,1 of tri-state (high impedance power-on standaard) worden geprogrammeerd.
• 6 hardware-adrespennen, zodat dezelfde I2C-apparaten kunnen worden aangesloten op de bus met maximaal 62 PCA9685.
• LED-uitgangsfrequentie (alle LED’s) is typisch 40Hz tot 1000Hz (bij een oscillator van 25MHz, genereert de standaard prescaler 1EH een vernieuwingssnelheid van 200Hz).
• 4 software-programmeerbare I2C-busadressen (één LED-groepsoproepadres en drie LED-suboproepadressen), zodat het apparaat kan worden ingesteld in elke combinatie die tegelijkertijd moet worden aangeroepen.
• Software resetfunctie (SWRST Call) maakt het mogelijk om het apparaat via de I2C-bus te resetten.
• 25MHz interne oscillator vereist geen externe componenten.
• Maximaal toelaatbare externe klokinvoer van 50MHz.
• Interne power-on reset functie.
• SDA/SCL ingangen met geluidsfilter.
• Uitgangspunt heeft randregulatie snelheidsbesturing.
• Geen storingen op de stroomuitgang.
• Hot-access mogelijk.
• Lage standby-stroom.
• Werkingsspanning bereik: 2,3V tot 5,5V.
• 5.5V tolerante ingangen.
• Werkt in een omgeving van min. -40 graden Celsius tot 85 graden Celsius.
• ESD-bescherming overschrijdt 2000V HBM / JESD22-A114, 200V MM / JESD22-A115 en 1000V CDM / JESD22-C101.
• Voldoet aan de JEDEC-standaard JESD78 in de afsluitende test buiten 100mA.

Pakket inbegrepen:

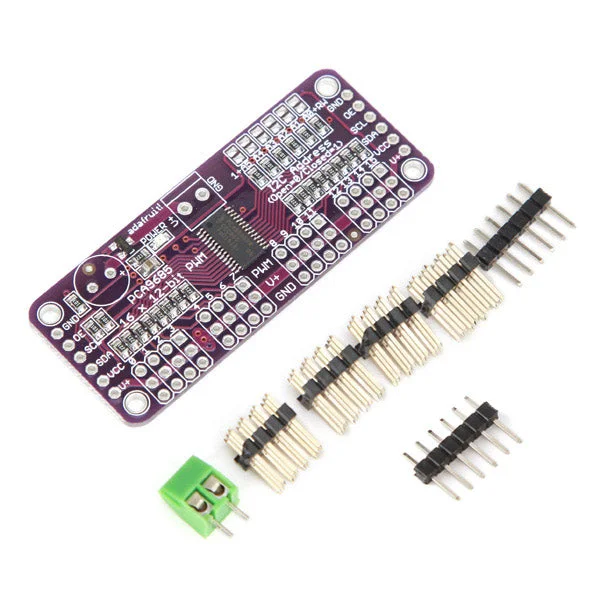

• 3 x 16-kanaals PWM servobesturingsmodule
• 3 x Terminal
• 18 x Pin
