3 Stuks 16-kanaals PWM/servo/stuurinrichting controller module-Snelle verzending

Description

Overzicht:

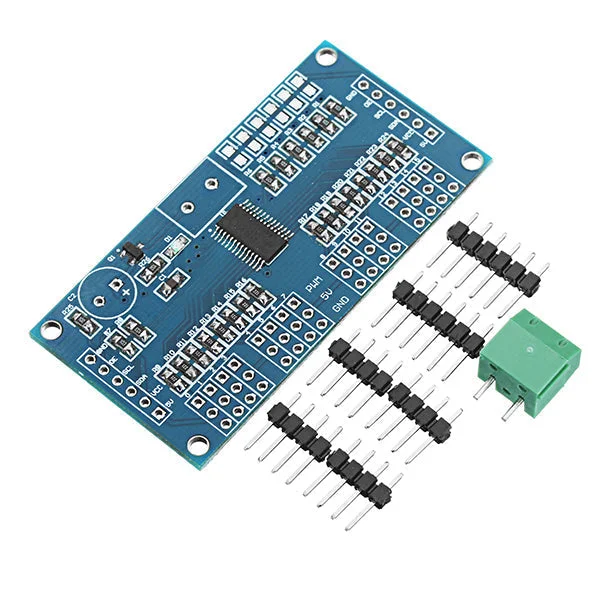

Deze PCA9685 module kan 16 kanalen aansturen via PWM, waarbij elke uitgang programmeerbaar is voor open en dicht. Communicatie verloopt via I2C.

Functies en kenmerken:

• Werkspanning: 2.3-5.5V
• Communicatieprotocol: I2C
• Aantal kanalen: 16
• Resolutie: 12 bit
• V+ ingang: afhankelijk van randspanning, maximaal 6V

Specificaties:

• Afmetingen van het bord: 63,1 x 31,8 mm
• Functiebeschrijving van het bord:
• VCC: werkspanning van de module
• GND: Aarde
• SCL, SDA: I2C communicatie-interface
• V+: stuurinrichting en ander randaandrijvingsvoltage
• PWM: PWM-signaaluitvoer

Verbind VCC met 5V, GND met GND, SDA met A4, SCL met A5, en sluit de stuurinrichting aan op een willekeurig kanaal van 0-15. Schrijf de code en de stuurinrichting begint te draaien.

Pakket bevat:

• 3 x 16-kanaals PWM/servo/stuurinrichting controller
