Description
Meer informatie, kijk hier:Klik hier

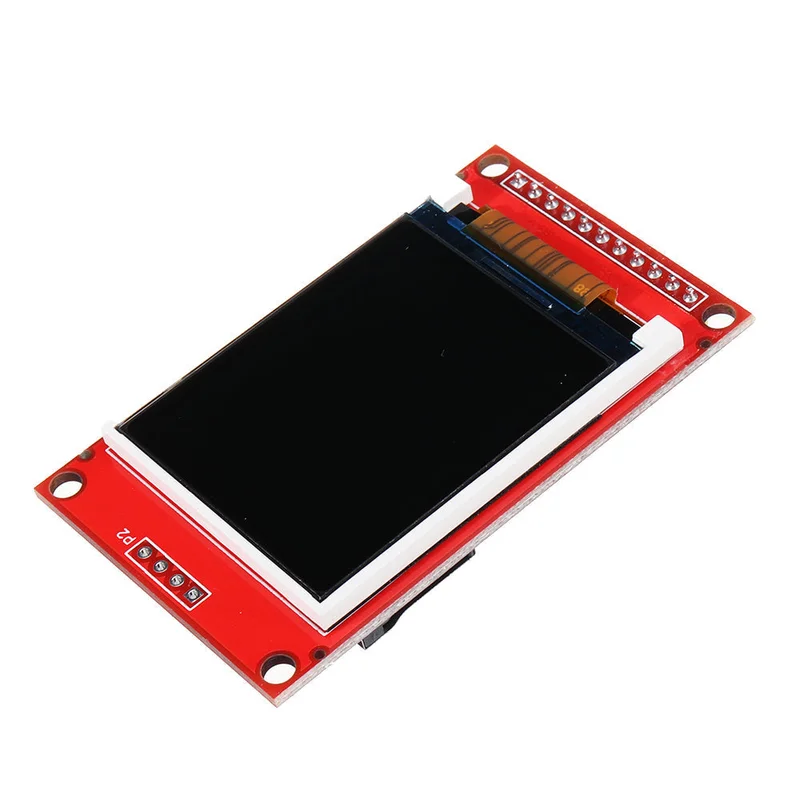

Voorzien van:
- Grootte: 1,8 inch SPI seriële bus
- Resolutie: 128 x 160
- Stuurprogramma IC: ST7735
- Ondersteuning van verschillende MCU in-line zonder bedrading
- Geïntegreerde spanningsregelaar IC, ondersteuning 5V of 3.3V voeding
- Ingebouwd niveauconversieschema, echt compatibel met 5V / 3.3V IO-niveau, ondersteunt verschillende microcontroller IO-verbindingen
- Geïntegreerde SD-kaart uitbreidingscircuit
- Reserveer SPI FLASH-lettertypecircuit om uitgebreide toepassing te vergemakkelijken
Technische parameters:
- Weergavekleur: 16BIT RGB 65K kleur
- Grootte: 1.8 inch
- Type: TFT
- Driverchip: ST7735S
- Resolutie: 128 x 160 (Pixel)
- Module-interface: 4-draads SPI-interface
- Achtergrondverlichting: 2 witte LED’s
- Effectief weergavegebied: 28.03 x 35.04 mm
- Formaat printplaat: 38.30 x 62.48 mm
- Werktemperatuur: -20 ℃ ~ 60 ℃
- Opslagtemperatuur: -30 ℃ ~ 70 ℃
- Werkspanning: 5V / 3.3V
- Gewicht (inclusief verpakking): 18 g
Pin beschrijving:
| Aantal | PIN | Beschrijving |
|---|---|---|
| 1 | VCC | Lcd-scherm voeding (3.3V ~ 5V) |
| 2 | GND | Lcd-scherm stroomvoorziening |
| 3 | GND | Lcd-scherm stroomvoorziening |
| 4 | NC | Geen definitie, gereserveerd |
| 5 | NC | Geen definitie, gereserveerd |
| 6 | NC | Geen definitie, gereserveerd |
| 7 | CLK | Lcd-scherm SPI bus kloksignaal |
| 8 | SDA | Lcd-scherm SPI bus schrijf datasignaal |
| 9 | RS | Lcd-scherm register / gegevensselectiesignaal, laag niveau: register, hoog niveau: gegevens |
| 10 | RST | LCD-resetsignaal, reset op laag niveau |
| 11 | CS | LCD-chipselectiesignaal, laag niveau mogelijk |
Pakket bestaat uit:
3 x LCD-module
