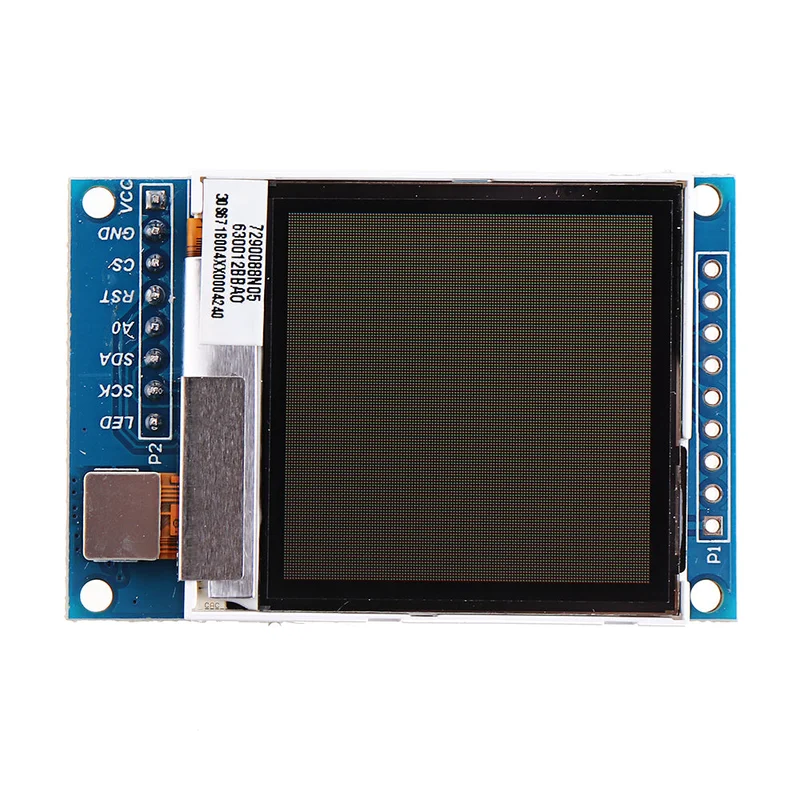

Description
Kenmerken:• 1,6-inch kleurenscherm, ondersteuning voor 65K kleurendisplay, weergave van rijke kleuren.• Semi-transparante LCD, superieure prestaties, duidelijk zichtbaar bij sterk licht.• SPI seriële bus, slechts een paar IO-pinnen nodig om het display aan te sturen.• Onboard 3,3V / 5V stroomconversiechip, compatibel met 3,3V en 5V spanningsniveaus.• Bedrijfstemperatuurbereik van industriële kwaliteit (-20 tot 70 °C).• Procesnormen van militaire kwaliteit, stabiel werk op lange termijn.• Biedt technische ondersteuning voor de bestuurder.• Ondersteuning van achtergrondverlichting.
Specificaties:Stuurprogramma: : 130 x : 3,3V / : > 60 °.Schermgrootte: 28,86 x 28,86 : 35,4 x 53,82 x 1,6 -interface: 4-draads : ongeveer 100mA wanneer volledig verlicht, ongeveer 10mA wanneer volledig uitgeschakeld.
Pinout:
|
Aantal |
Pin |
Betekenis |
|
1 |
GND |
LCD-voeding (aarde) |
|
2 |
VCC |
LCD-voeding (positief) 3,3V / 5V |
|
3 |
CS |
LCD-chipselectiesignaal |
|
4 |
RESET |
LCD-resetsignaal |
|
5 |
A0 / DC |
LCD-register / dataselectiesignaal |
|
6 |
SDA |
SPI-busgegevenssignaal |
|
7 |
SCK |
SPI-buskloksignaal |
|
8 |
LED |
Backlight-regelsignaal (verlichting op hoog niveau, als u geen controle nodig hebt, sluit dan 3,3V aan). |
Pakket inbegrepen:3 x 1,6 inch transflectieve TFT LCD-displaymodule 130×130.
