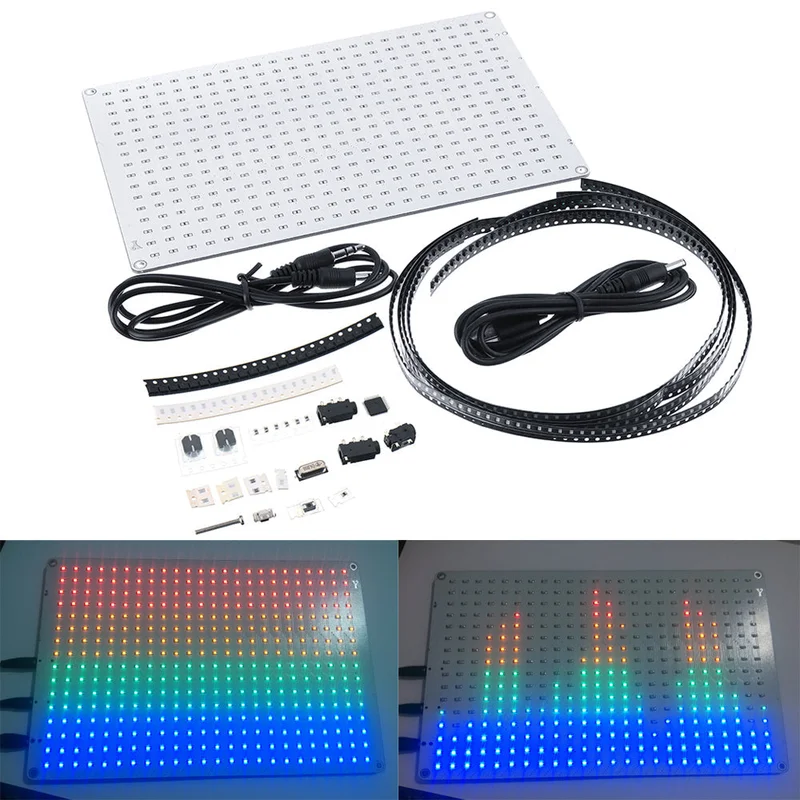

24X16 LED-dotmatrix audiospectrum kit-Snelle verzending

Description

Omschrijving:

Werkspanning: 5V

Huidige: 200mA

Met vaste montagegaten

Bordformaat: 136 x 210 mm

Display-chip met weergave van het audiospectrum, ingebouwde meerdere decoderingsalgoritmen.

Geen filtercircuits, aansturingspunten, spectrumindicaties en vele andere indicatoren.

Het bord heeft een 3,5 mm audio-ingangspoort die op mobiele telefoons kan worden aangesloten. MP3, MP4, iPad en iPhone kunnen worden gebruikt zolang ze een 3,5 mm audio-uitgang hebben om de audiospectrumfunctie te bereiken (volg de muziek).

Functie introductie:

Driverchip met stuurprogramma voor audiospectrum, ingebouwde DSP-decodeeralgoritmen (geen programma, kan na het solderen worden gebruikt).

Klokweergave (eigenlijk geen effect, uitschakeltijd is weg).

Boei-weergave kan worden ingesteld wanneer het spectrum wordt weergegeven.

Verschillende werkmodusopties, gebruikers kunnen de functie naar behoefte instellen.

Testmodus om tijdens de productie aan de testbehoeften te voldoen.

Enkele (24 x 16), tweekanaals (links 12 x 16, rechts 12 x 16) dotmatrix LED-display.

De monomodus kan meer spectruminformatie weergeven.

24 x 16 display met grote puntmatrix (384 punten), selectie van meerdere weergavemodi.

Geheugenfunctie.

Chinees-Engels schermweergave optioneel.

Introductie tot functie-instellingen:

Schakel de klokweergave uit.

Enkele selectie van tweekanaals weergave.

Selectie audiosignaal links en rechts in mono.

Schakel het boeischerm in om het spectrum uit te schakelen.

Het display van het audiospectrum is gerangschikt in volgorde van frequentie van laag naar hoog.

Vernieuwingsfrequentie 1-4 weergeven.

Gevoeligheidsinstelling voor het ontvangen van audio.

Tijd weergave lettergrootte instelling.

Kalibratieklokinstellingen.

Strip: weergave van 24 spectrale componenten.

Kolom: weergave van 12 spectrale componenten.

Rastervorm: weergave van 8 spectrale componenten.

Blok: weergave van 6 spectrale componenten.

Lichtfunctie schakelaar volledig lichtfunctie.

Belangrijke parameters om het spectrumweergave-effect aan te passen:

Niveau 1 vaste versterking: voor sterke signalen, aangesloten op de achtertrap van de versterker.

Niveau 2 vaste versterking: voor sterkere signalen.

Niveau 3 vaste versterking: voor zwakkere signalen.

Niveau 4 vaste versterking: geschikt voor zwakke signalen, aangesloten op de voorversterker.

Automatische modus voor het aanpassen van de versterking 1.

Automatische versterkingsmodus 1.

Automatische instelling van de versterkingsaanpassing 2.

Automatische instelling van de versterkingsaanpassing 3.

Automatische instelling van de versterkingsaanpassing 4.

Onderdelenlijst:

Pakket inbegrepen:
