Overzicht:

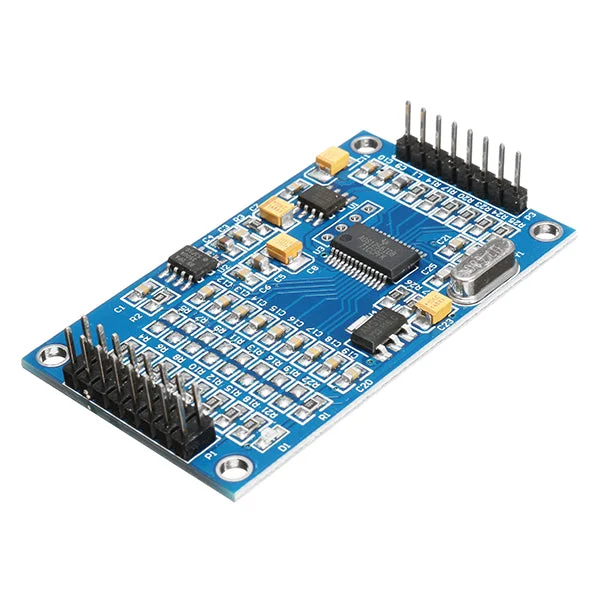

Deze 24-bits ADC-module is uitgerust met de TI ADS1256IDB chip en biedt een laag energieverbruik met een uiterst nauwkeurige gegevensverwerking. De module maakt gebruik van een 2.5V referentiespanning en ondersteunt SPI-communicatie met gegevensuitvoer tot 30ksps. Het apparaat kan worden ingesteld voor zowel enkelzijdige als differentiële ingangen.
Kenmerken:
- On-board hoge precisie TI ADS1256IDB ADC-chip
- On-board ADR03 2.5V referentie spanningsbron
- Gegevensuitvoer tot 30ksps met een lage niet-lineariteit van ± 0,0010%
- Configureerbaar als 8 enkelzijdige ingangen of 4 differentiële ingangen
- Geschikt voor het meten van analoge spanningen tot 3V
- Bedrijfsspanning van de module is 5V
- Afmetingen van het bord: 35 x 60 mm
Interface beschrijving:
- 5V, GND: Voedingsingang van 5V
- SCLK, DIN, DOUT, CS: SPI-communicatie-interface
- DRDY: Signaal voor gereedheid van ADS1256 data (actief laag)
- PDWN: Synchronisatie / Uitschakelen van de voedingsingang (actief laag)
- AIN0-AIN7: Analoge ingangen, configureerbaar als 8 enkelzijdige of 4 differentiële ingangen (de gemeten spanning moet binnen de specificaties van de module vallen)
Voorzorgsmaatregelen:
De voedingsspanning van de ADS1256 is 5V, en de gemeten spanning moet 2V lager zijn dan de voedingsspanning. Daarom is de module alleen geschikt voor het meten van analoge spanningen tot 3V.
Testmethoden:
De module biedt referentieprogramma’s voor STC15W en STM32 microcontrollers voor 8-kanaals seriële weergave, evenals een referentieprogramma voor STC89C52 single-chip met 4-kanaals 1602 LCD. Voor de STC89C52 microcontroller + 1602 LCD testmethode, verbind de 5V en GND met een DC 5V voeding, en verbind SCLK, DIN, DOUT, DRDY, CS met respectievelijk P1.2, P1.3, P1.4, P1.5, P1.6 van de microcontroller. Verbind AIN0, AIN1, AIN2, AIN3 met respectievelijk 2,5 V. De 1602 LCD toont de spanningswaarden van de ingangen.
Pakket inbegrepen:
- 1 x 24-bits ADC-module met 8 kanalen
