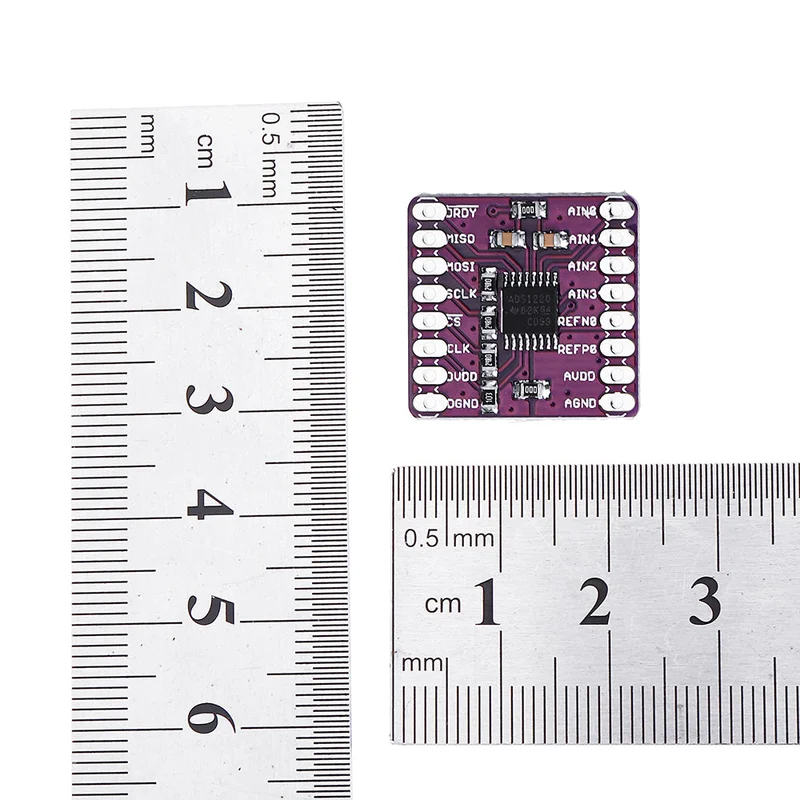

24-Bit A/D-omzetter sensormodule met I2C en laag stroomverbruik-Snelle verzending

Description

Kenmerken:

• Laag stroomverbruik: zo laag als 120 μA (typ) in de Duty-Cycle-modus
• Breed leveringsbereik: 2,3 V tot 5,5 V
• Programmeerbare versterking: 1 V/V tot 128 V/V
• Programmeerbare datasnelheden: tot 2 kSPS
• Totaal tot 20-bits effectieve resolutie
• Gelijktijdige 50-Hz en 60-Hz weigering bij 20 SPS met Single-Cycle Settling Digital Filter
• Twee differentiële of vier single-ended ingangen
• Dual-matched programmeerbare stroombronnen: 10 μA tot 1,5 mA
• Intern 2.048-V Referentie: 5 ppm / °C (typ) Drift
• Interne 2% nauwkeurige oscillator
• Interne temperatuursensor: 0,5 °C (typ) Nauwkeurigheid
• SPI-compatibele interface (modus 1)
• Pakket: 3,5 mm × 3,5 mm × 0,9 mm VQFN

Toepassingen:

• Temperatuursensormetingen:
• Thermistors
• Thermocouples
• Resistance Temperature Detectors (RTD’s): 2-, 3- of 4-draads types
• Resistieve brugsensormetingen:
• Druksensors
• Trainingsmeters
• Weegschalen
• Draagbare instrumentatie
• Fabrieksautomatisering en procesbesturing

Omschrijving:

De ADS1220 is een 24-bits precisie analoog-naar-digitaalomzetter (ADC) die veel geïntegreerde functies biedt om systeemkosten en componententelling te verminderen in toepassingen die kleine sensorsignalen meten. Het apparaat beschikt over twee differentiële of vier single-ended inputs via een flexibele input multiplexer (MUX), een low-noise, programmeerbare gain-versterker (PGA), twee programmeerbare excitatie stroombronnen, een spanningsreferentie, een oscillator, een low-side schakelaar en een precieze temperatuursensor.

Het apparaat kan conversies uitvoeren met datasnelheden tot 2000 samples-per-seconde (SPS) met bezorging met één cyclus. Bij 20 SPS biedt het digitale filter gelijktijdige 50 Hz en 60 Hz afwijzing voor lawaaierige industriële toepassingen. De interne PGA biedt voordelen tot 128 V/V. Deze PGA maakt de ADS1220 bij uitstek geschikt voor toepassingen die kleine sensorsignalen meten, zoals weerstandstemperatuurdetectoren (RTD’s), thermokoppels, thermistors en resistieve brugsensoren. Het apparaat ondersteunt metingen van pseudo- of volledig-differentiële signalen bij gebruik van de PGA. Als alternatief kan het apparaat worden geconfigureerd om de interne PGA te omzeilen terwijl het nog steeds een hoge ingangsimpedantie en versterkingen tot 4 V/V levert, waardoor enkelvoudige metingen mogelijk zijn.

Stroomverbruik is zo laag als 120 μA bij gebruik in duty-cycle-modus met de PGA uitgeschakeld. De ADS1220 wordt aangeboden in een draadloze VQFN-16 of een TSSOP-16-verpakking en wordt gespecificeerd over een temperatuurbereik van -40 °C tot +125 °C.

Pakket bestaat uit:
1 x 24-bit A/D-omzetter sensormodule
