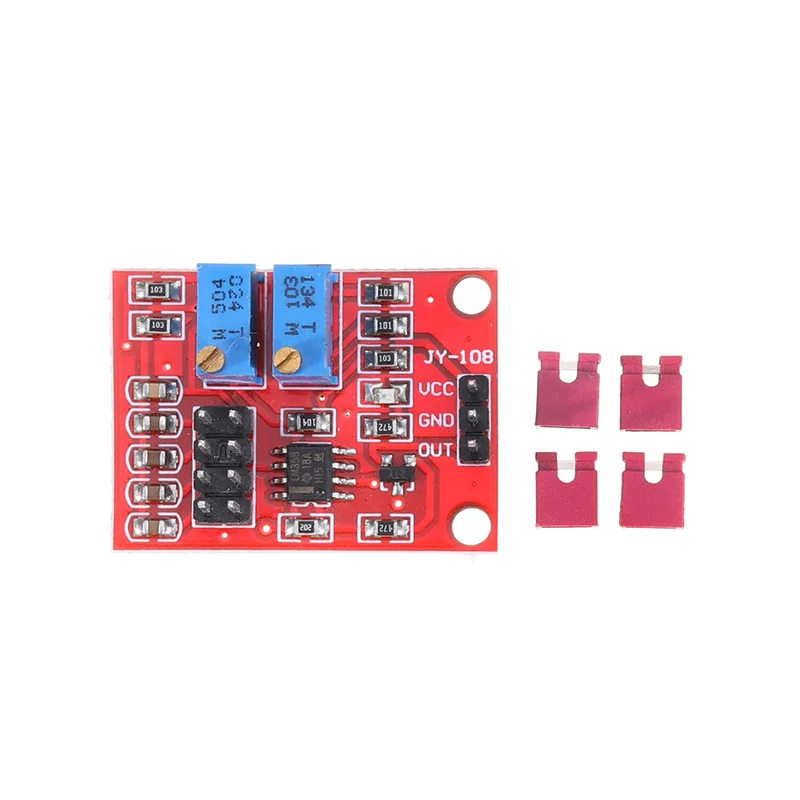

20 Stuks NE555 pulsmodule met LM358, verstelbare duty cycle en frequentie-Snelle verzending

Description

Voorzien van:

• Gebruikt als een blokgolfsignaalgenerator voor experimentele ontwikkeling.
• Genereert blokgolfsignalen voor het aansturen van stappenmotoren.
• Produceert instelbare pulsen voor gebruik door microcontrollers (MCU).
• Genereert instelbare pulsen om bijbehorende schakelingen te regelen.

Beschrijving:

• Afmetingen: 3,5 cm x 4,6 cm
• Hoofdchip: LM358
• Ingangsspanning: 5V-12V DC
• Ingangsstroom: ≥100 mA
• Uitgangsamplitude: dicht bij de ingangsspanning
• Frequentie-aanpassingsbereik: 0,07 Hz – 2 kHz (cyclus van ongeveer 0,45 milliseconden tot 15 seconden)
• Duty cycle aanpassingsbereik: 0% tot 100% (hoog niveau / periode)
• Uitgangsstroom: tot 500 mA, kan een klein relais of een kleine motor direct aansturen

Frequentie aanpassingsmethode:

• Er zijn 4 kortsluitkappen op het bord om de frequentie te kiezen:
• Geen kortsluitkappen: hoge frequentie, periode tot 0,3 seconden
• 1 kortsluitkap: periode tot ongeveer 4 seconden
• 2 kortsluitkappen: periode tot ongeveer 7 seconden
• 3 kortsluitkappen: periode tot ongeveer 10 seconden
• 4 kortsluitkappen: periode tot ongeveer 15 seconden

Pakket bestaat uit:

• 20 x NE555 pulsmodule
