Invoering:

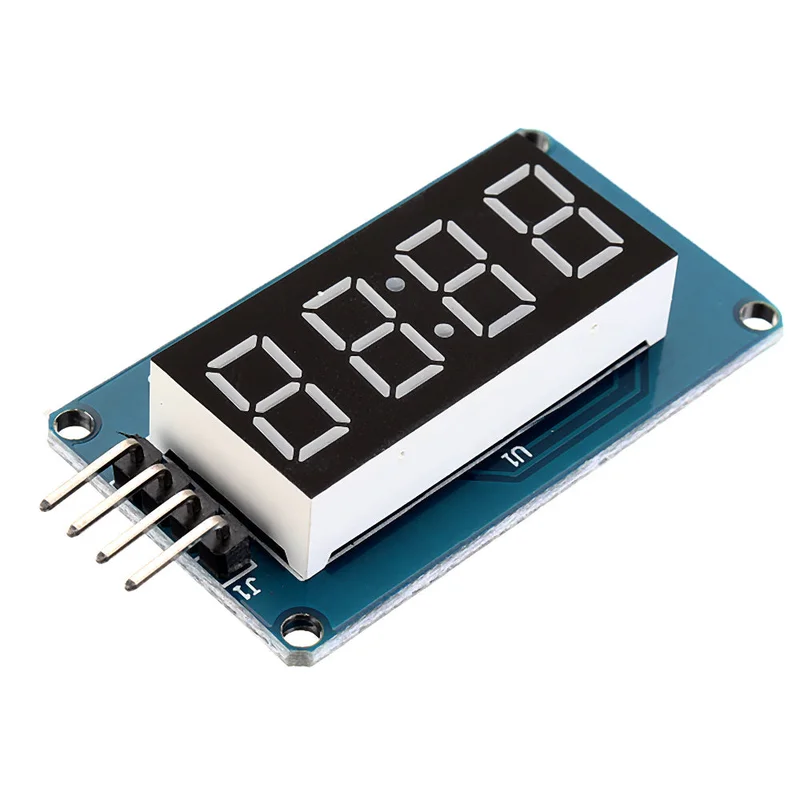

Deze module is een 12-pins display-module met een 4-cijferige gemeenschappelijke digitale buis (0,36 inch) met een klokpunt. De driver-chip is TM1637 en het heeft slechts 2 signaallijnen nodig om de MCU in staat te stellen de 4-bit 8-segment digitale buis te besturen.
Kenmerken:
- Digitale buis: 4-cijferige gemeenschappelijke anode met een 0,36-inch digitale buis met een scorepunt, rood gemarkeerd.
- Positioneringsgat: 4 M2 schroefpositioneringsgaten, de gatdiameter is 2,2 mm, waardoor de module eenvoudig te installeren en te plaatsen is.
- Digitale buis met 8-niveau grijswaarden instelbaar.
- Bedieningsinterface kan 5V of 3,3V zijn.
- Maat: 42 x 24 x 12 mm.
- Gewicht: 8 gram.
| Project | Minimale waarde | Typische waarde | Maximaal | Eenheid |
|---|---|---|---|---|
| Spanning | 3.3 | 5 | 5.5 | VDC |
| Stroom (@ 5V) | – | 30 | 80 | mA |
Pin beschrijving:
- GND – gemalen
- VCC – de voeding
- DIO – de gegevensinvoer- en uitvoerpen
- CLK – de kloksignaalpen
Overzicht van de bibliotheekroutines:
- Klokweergave: gebruik de timer 1 van de MCU om de tijd in te stellen en het 4-cijferige display te laten verschijnen.
- Nummerstroom: 0 ~ 9, A, b, C, d, E, F en andere 16 tekens lopen van rechts naar links.
- Stopwatch: gebruik de timer 1 van de MCU om de tijd in te stellen en gebruik de knop om de stopwatch-functie te realiseren.
Experiment apparatuur:
- Een compatibel moederbord (bijvoorbeeld Atmega328P microcontroller-ontwikkelbord) en een mini-USB-kabel;
- 1 4-cijferige digitale buisweergavemodule;
- 4 mannelijke naar vrouwelijke DuPont-lijnen voor het verbinden van de besturingsinterface van de module en het ontwikkelbord.
Experimentele procedure:
- Verbind de 4-cijferige digitale displaymodule met het moederbord volgens de bijgevoegde tabel.
- Verbind het moederbord met mini-USB. Bij het eerste gebruik kan de USB naar een serieel stuurprogramma de stuurprogramma’s vinden in de IDE-directory.
- Open de IDE en klik op de knop Openen om de NumberFlow-routine in DigitalTube te openen.
De functie voor het aanpassen van de grijswaarden van de digitale buis is de functie set() in klasse TM1637 en de invoerparameter is 0 ~ 7. Hoe groter het getal, hoe hoger de helderheid.
Pakket bestaat uit:
20 x 4-cijferige digitale LED-weergavemodule
