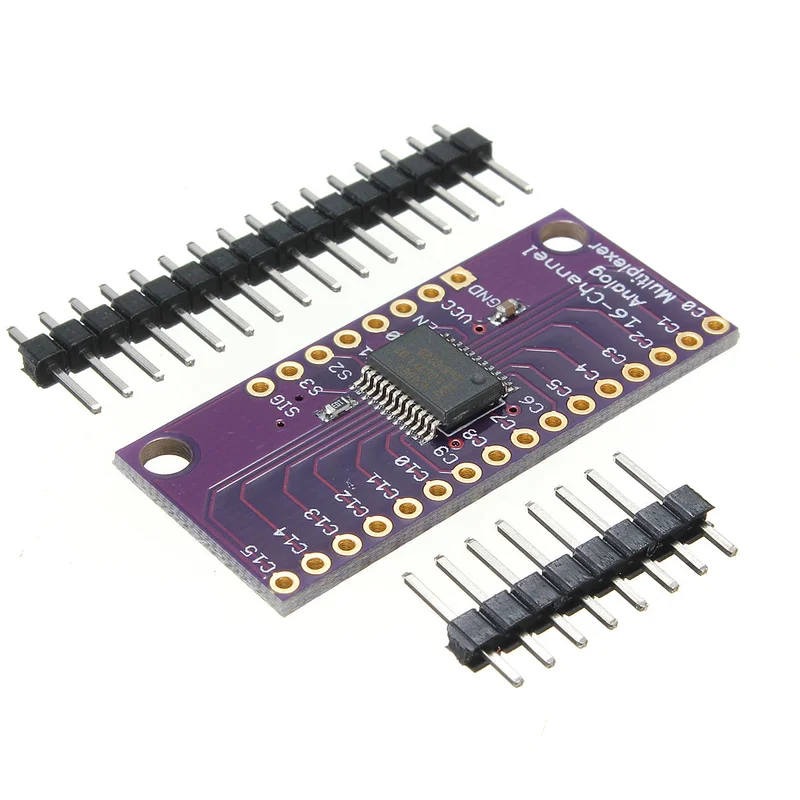

Beschrijving:Dit is een breakout-bord voor de 16-kanaals analoge/digitale multiplexer/demultiplexer CD74HC4067. Deze chip fungeert als een draaischakelaar en leidt intern de gemeenschappelijke pen (COM in het schema, SIG op het bord) naar een van de 16 kanaalpinnen (CHANxx). Het werkt met zowel digitale als analoge signalen (de spanning mag niet hoger zijn dan VCC) en de verbindingen werken in beide richtingen. Om het te besturen, verbindt u 4 digitale uitgangen met de adreskeuzepinnen (S0-S3) van de chip en verzendt u het binaire adres van het gewenste kanaal (zie de datasheet voor details). Hiermee kunt u tot 16 sensoren op uw systeem aansluiten met slechts 5 pinnen!Omdat de mux/demux ook werkt met digitale signalen, kunt u deze gebruiken om seriële data op TTL-niveau naar of vanaf meerdere apparaten te sturen. U kunt bijvoorbeeld de TX-pinnen van 16 apparaten aansluiten op één RX-pin op uw microcontroller. U kunt dan elk van die 16 apparaten selecteren om naar te luisteren. Voor tweerichtingscommunicatie kunt u een tweede bord toevoegen om de TX-lijn van uw microcontroller naar 16 RX-lijnen van de apparaten te routeren. Door meerdere borden te gebruiken, kunt u vergelijkbare configuraties maken voor I2C, SPI, interne schakelaars zijn bidirectioneel, ondersteunen spanningen tussen aarde en VCC, hebben een lage “aan”-weerstand en een lage “uit”-lekkage. Om overspraak te voorkomen, wordt een “break-before-make”-schakeling uitgevoerd. Het bord breekt ook de “enable”-pin van de chip uit, die bij een hoge aanslag de gemeenschappelijke pin volledig ontkoppelt (alle schakelaars “uit”).Kenmerken:Werking: 2V tot 6V”Aan” weerstand: 70 Ohm @ 4.5V6ns break-before-make @ 4.5VTemperatuurbereik: -55°C tot 125°CFunctie: verzamelen van 16 analoge signalen via : CD74HC4067 16-kanaals analoge signaalschakelaarAnaloge ingang: C0-C15 (16 kanalen)Analoge uitgang: DIGKanaalregeling: S0-S3Pakket bevat:
20 x analoge digitale multiplexer met pinnen
