2-Kanaals motor en 16-kanaals servo-uitbreidingskaart voor robotarm-Snelle verzending

Description

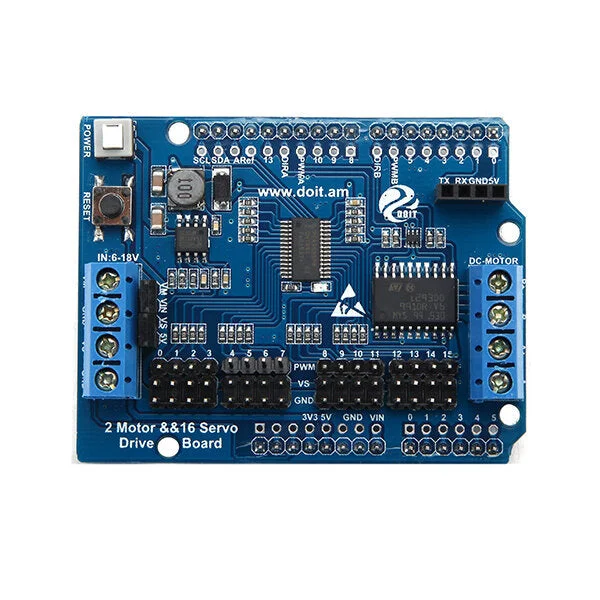

2-kanaals motor en 16-kanaals servo-uitbreidingskaart voor robotarm
Beschrijving:

Deze 2-kanaals motor en 16-kanaals servo-uitbreidingskaart is compatibel met UNO R3 en ESPduino ontwikkelbord. De module kan eenvoudig in de UNO of ESPduino worden geplaatst. Bij gebruik van ESPduino kunt u snel en eenvoudig een tank of autochassis ontwikkelen dat via WiFi wordt bestuurdersschild kan 2-kanaals DC-motoren (4,5 ~ 18V) en 16-kanaals servo’s (5-18V) aansturen, wat het zeer geschikt maakt voor de besturing van mobiele robots met een robotarm. Dit bord is ontworpen met L293DD, dat rechtstreeks 2-kanaals DC-motoren of 1-kanaals stapmotoren kan aansturen. De maximale stroom is 1, 16-kanaals servo wordt aangestuurd via de IIC-interface op het IO-interfaces fungeren als besturingsinterface voor UNO en ESPduino. Alleen de vier poorten D6, D7, D11 en D12 (voor ESPduino zijn dit D12, D13, D3, D1) zijn gedefinieerd als PWMB (snelheid voor motor B), DIRB (draairichting voor motor B), PWMA (snelheid voor motor A) en DIRA (draairichting voor motor A). Het gebruiksvriendelijke ontwerp bevat een aan/uit-schakelaar, waarmee u de stroom eenvoudig kunt in- en bord kan direct worden gebruikt om de intelligente robot via Bluetooth (vooraf ingesteld) en/of WiFi te :Vermogen voor motor (VM): 4.5V-36V, kan apart worden gevoedKracht voor servo (VIN): 5V-18V, kan afzonderlijk worden gevoed
Hoe de stroomverbinding te gebruiken:
Als VM en VIN kort zijn verbonden, kunnen ze alleen de motor bedienen met 6-18V;Als VS en VIN kort zijn verbonden, kunnen ze alleen de servo bedienen met 6-18V;Als VM en VIN kort zijn verbonden, en VS en 5V, dan kunnen zowel de 2-kanaals motor (met 6-18V) als de 16-kanaals 5V servo worden :

Werkende stroom Io: ≤1.2AMax. stroomverbruik: 4W (T = 90 °C)Ingang voor stuursignaal: Hoog niveau: 2.3V≤VIH≤VIN; laag niveau: -0,3V ≤VIL≤1,5VWerktemperatuur: -25 ℃ – + 125 ℃Gedreven modus: dubbele grote power H-brugdriverGewicht: ongeveer 46 g
Pakket inbegrepen:

1 x 2-kanaals motor en 16-kanaals servo-uitbreidingskaart
