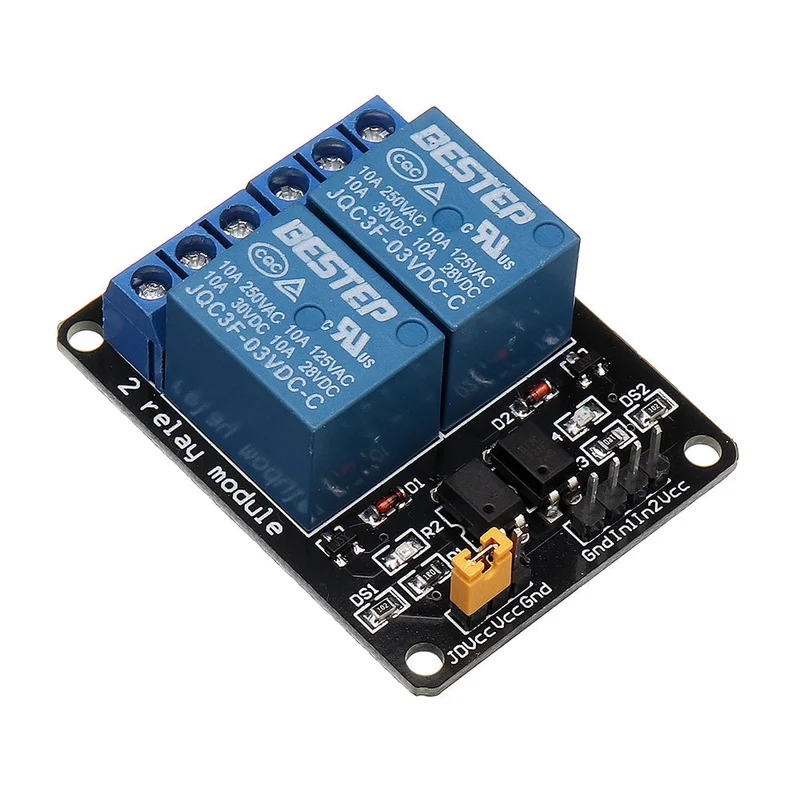

2-Kanaals 3V relaismodule met optocouplerisolatie-Snelle verzending

Description

Module specificaties:

• Afmetingen: 50,5 x 38,5 x 18,5 mm (lengte x breedte x hoogte)
• Gewicht: 31 g
• PCB-kleur: Zwart
• Er zijn 4 bevestigingsgaten rondom de printplaat, de gatdiameter is 3,1 mm, wat installatie en bevestiging vergemakkelijkt.
• Relais met een gemeenschappelijke aansluiting, een normaal open aansluiting en een normaal gesloten aansluiting.
• Optocouplerisolatie, goede anti-interferentie.
• Laag niveau inschakelen, hoog niveau uitschakelen. De statusindicator is aan wanneer het relais gesloten is en uit wanneer het is vrijgegeven.
• VCC is de systeemvoeding en JD_VCC is de relaisvoeding, gebruik met de jumperkap.

Elektrische specificaties:

• Voedingsspanning: 3V
• Stroom: groter dan 100 mA
• Belasting: 250V 10A AC of 30V 10A DC

Bedrading instructies:

• VCC: Positieve systeemvoeding
• GND: Negatieve systeemvoeding
• IN1–IN2: Relais controlepoort
• (Verbind niet verkeerd, een verkeerde verbinding kan het module beschadigen.)

In de verpakking:

• 1 x Relaismodule
