Description
Kenmerken:
De gebruiker kan een van de 20 functies selecteren door op de knop en het display te drukken. Functieparameters kunnen worden ingesteld en opgeslagen, en de parameters van de huidige functie kunnen worden bekeken. De tijdparameterinstelling is minimaal 0,1 seconde en de nauwkeurigheid is beter dan 0,01 seconde. Instructies voor het instellen zijn verkrijgbaar bij uw dealer.
Laadvermogen:
- Normaal open poort maximale laadcapaciteit: DC 0-30V / 10A, AC 0-250V / 10A
- Normaal gesloten poort maximale laadcapaciteit: DC 0-28V / 10A, AC 0-125V / 10A
Tips:
Functie 1-8 is zelfstartend wanneer deze is ingeschakeld. Functie 9-18 vereist een pulssignaal op hoog niveau (duur op hoog niveau is niet korter dan 20 ms) om te activeren, en functie 19-20 vereist een continu hoog niveau.
Module-interface:
Module bedieningsterminal:
- 1. +: DC-voeding positief (12V)
- 2. DC-: DC-voeding negatief
- 3. CH1: Ingangsdetectie-interface 1, actief hoog
- 4. CH2: Ingangsdetectie-interface 2, actief hoog
Relaisuitgang:
- 1. NO1: Normaal open interface 1 van het relais, het relais is opgehangen vóór de aanzuiging en wordt kortgesloten met COM1 na de aanzuiging.
- 2. COM1: Gemeenschappelijke interface relais 1
- 3. NC1: Normaal gesloten interface 1, kortgesloten naar COM1 voordat het relais wordt gesloten, opgeschort na afzuiging.
- 4. NO2: Normaal open interface 2, het relais wordt opgeschort voor de aanzuiging en de kortsluiting is verbonden met COM2 na de aanzuiging.
- 5. COM2: Gemeenschappelijke interface 2 van relais
- 6. NC2: Normaal gesloten interface 2, kortgesloten met COM2 voordat de aanzuiging wordt gesloten.
Pakket inbegrepen:

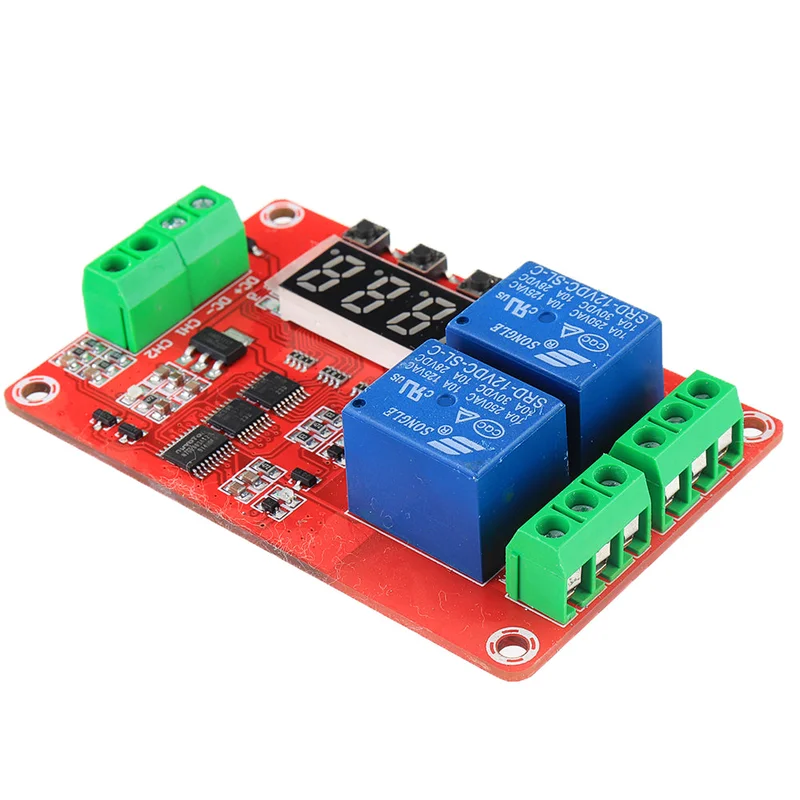

- 1 x 2-kanaals multifunctionele relaismodule
