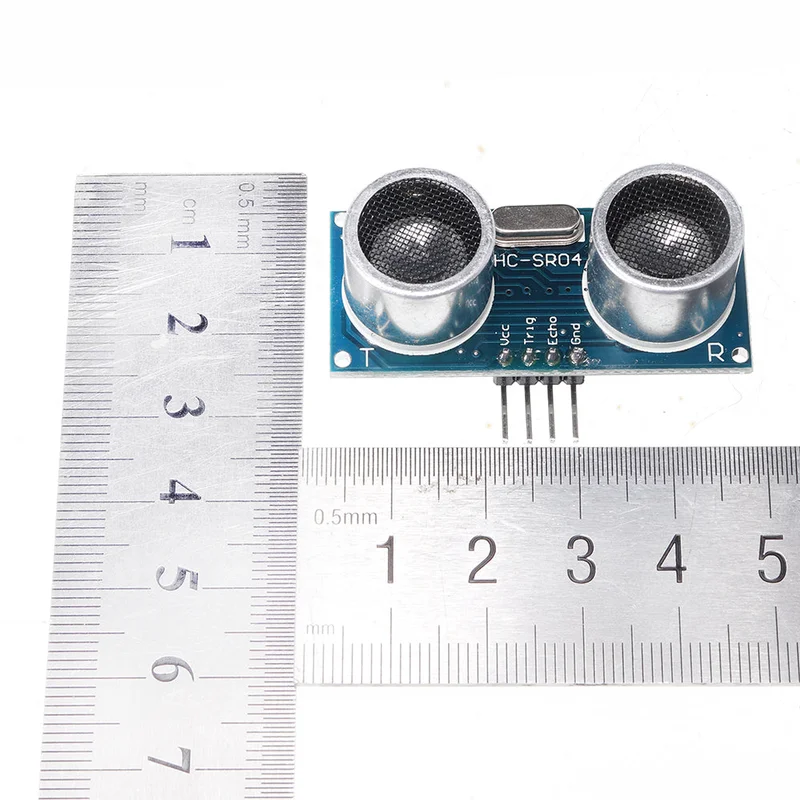

10 Stuks ultrasone afstandssensor HC-SR04-Snelle verzending

Description

Beschrijving:

Werkspanning: 5V (DC)
Statische stroom: Minder dan 2mA.
Uitgangssignaal: Elektrisch frequentiesignaal, hoog niveau 5V, laag niveau 0V.
Sensorhoek: Niet meer dan 15 graden.
Detectieafstand: 2cm-450cm.
Hoge precisie: Tot 0,3 cm.
Input trigger signaal: 10us TTL impuls.
Echosignaal: Uitgang TTL PWL signaal.

Wijze van aansluiting:

• VCC
• Trig (T)
• Echo (R)
• GND

Gebruiksmethode:

Voed de module met 5V. De uitgang zal 5V zijn wanneer er een obstakel binnen bereik is, of 0V indien niet. De uit-pin van deze module kan worden gebruikt als schakeluitgang bij een anti-diefstalmodule, en moet zonder voeten worden geplaatst bij het aansluiten van de modules.
Opmerking: De module moet vóór het inschakelen in het circuit worden geplaatst om onjuiste werking te voorkomen; schakel anders opnieuw in.

Module werkprincipe:

1. Geef een IO-trigger door ten minste 10 us een hoog niveau signaal te leveren.
2. De module verzendt automatisch acht 40 kHz vierkante golven en detecteert automatisch of het terugkerende pulssignaal wordt ontvangen.
3. Als er signalen terugkeren, wordt de tijd van het hoog niveau gemeten om de afstand te berekenen. Testafstand = (hoog niveau tijd * geluidssnelheid (340 m/s) / 2.

Notitie:

Deze module is niet geschikt om direct op stroom aan te sluiten. Als u deze module op elektronische stroom moet aansluiten, sluit dan eerst de GND-aansluiting aan, anders kan dit de normale werking van de module beïnvloeden.

Pakket inbegrepen:
10 x HC-SR04 ultrasone afstandssensor
