Beschrijving:

Werkspanning: 5V (DC)
Statische stroom: Minder dan 2mA.
Uitgangssignaal: Elektrisch frequentiesignaal, hoog niveau 5V, laag niveau 0V.
Sensorhoek: niet meer dan 15 graden.
Detectieafstand: 2cm-450cm.
Hoge precisie: tot 0,3 cm.
Input Trigger Signaal: 10us TTL impuls.
Echosignaal: uitgang TTL PWL signaal.
Wijze van aansluiting:
VCC
Trig (T)
Echo (R)
GND

Gebruiksmethode:

Sluit de module aan op een voedingsbron van 5V. De uitgang zal 5V zijn wanneer er een obstakel binnen bereik is, of 0V indien niet. De uitgang van deze module kan worden gebruikt als schakeluitgang voor een anti-diefstalmodule, zonder dat er extra componenten nodig zijn.
Opmerking: de module moet in het circuit worden geplaatst voordat de voeding wordt ingeschakeld om misoperaties te voorkomen. Schakel de voeding opnieuw in als dit niet gebeurt.

Module Werkprincipe:

1. Activeer de IO-trigger door een hoog niveau signaal van minimaal 10us te geven.
2. De module zendt automatisch vier 40kHz vierkante golven uit en detecteert automatisch het terugkerende echo-signaal.
3. Als er signalen terugkomen, wordt het hoog niveau geactiveerd en de tijd van het hoog niveau is gelijk aan de tijd van de ultrasone zending naar ontvangst. Testafstand = (hoog niveau tijd * geluidsnelheid (340M/S) / 2.

Notitie:

Deze module is niet geschikt voor directe aansluiting op elektrische stroom. Als u deze module met een elektrische stroom wilt aansluiten, zorg er dan voor dat de GND-aansluiting eerst is aangesloten, anders kan dit de normale werking van de module beïnvloeden.

Pakket inbegrepen:

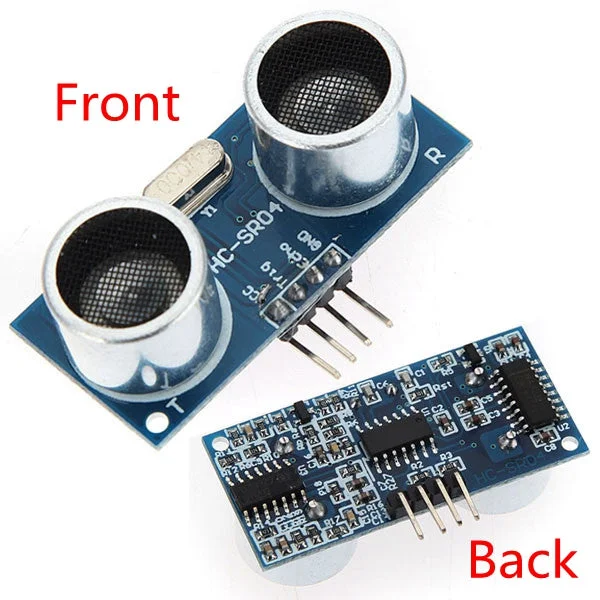

10 x ultrasone afstandsmeetmodule HC-SR04
