10 Stuks spanning naar frequentieomvormer 0-10V tot 0-10KHz conversiemodule-Snelle verzending

Description

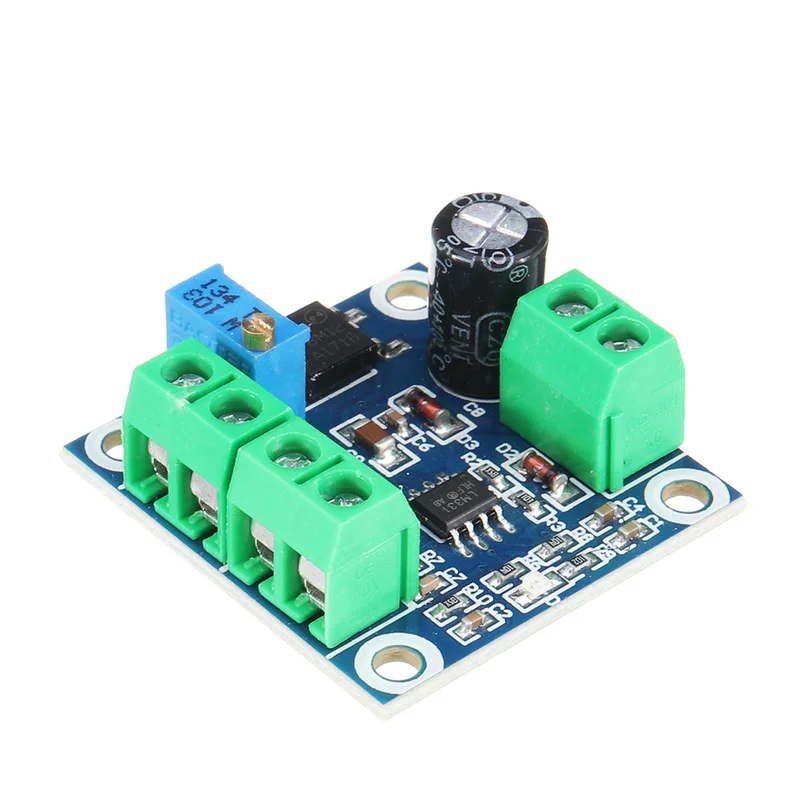

Overzicht:De spanning naar frequentiemodule is een module die verschillende frequenties kan genereren, afhankelijk van de ingangsspanning. Het is in staat om 0-10V-spanning om te zetten in een frequentiepulssignaal van :1. Ingangsspanning, uitgangsfrequentiesignaal.2. Het uitgangssignaal kan nauwkeurig worden afgesteld en de potentiometer kan worden aangepast om de overeenkomst tussen spanning en frequentie te kalibreren.3. De uitgang van deze module kan aan de driver worden geleverd voor een pulssignaal. Het moet verbonden zijn met het stuurprogramma voor een gemeenschappelijke anodeverbinding. De relevante bedrading is OC-OUT: PUL- of PUL12-30V aangesloten op de driver: PUL + of gemeenschappelijke terminal + 5V aangesloten op de driver. Bij het voeden van 12V is het noodzakelijk om een weerstand van 330Ω aan te sluiten. Bij het voeden van 13-24V is het noodzakelijk om een weerstand van 2,7KΩ te gebruiken om de stroom te parameters:Werkspanning: regelbaar spanningsbereik: : 0-10 instructies:VCC: werkende : Power +: -: invoer : signaalcollector uitgangspoort (gebruik deze uitgangspoort indien uitgerust met een stuurprogramma).FOUT: frequentie-uitvoerpoort (gemeenschappelijke frequentie-uitvoerpoort).Twee onafhankelijke uitgangen, OC-OUT is NPN en FREQ-OUT is IC-uitgang. Het gemeenschappelijke kathode-einde is gekoppeld aan de negatieve GND van de voeding. Wanneer de bedrading van de gemeenschappelijke anode wordt gebruikt met de voeding, is het noodzakelijk om een weerstand van 2,7KΩ in te stellen bij 13-24V, en bij 12V voeding om een 330Ω-weerstand te :Het frequentiepulssignaal is verbonden met F en er is een overeenkomstige spanningsuitgang op de – en uitvoercorrespondentie:1V = 1KHz10V = 10KHzAls er tijdens het gebruik een afwijking in de correspondentie is, kunt u de potentiometer op het bord aanpassen om te inbegrepen:10 x spanning naar frequentie module
