Description

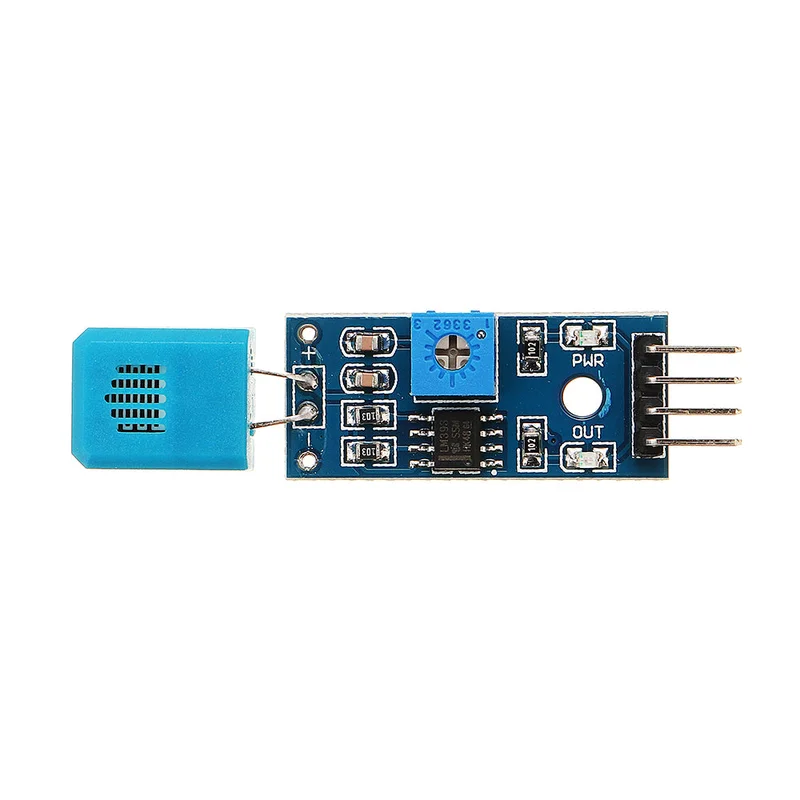

Kenmerken:
- Detecteert de vochtigheid van de omgeving.
- Instelbare gevoeligheid via een digitale potentiometer.
- Stabiele werking door gebruik van de LM393-chip.
- Voorzien van vaste boutgaten voor eenvoudige installatie.
Specificaties:
- Werkspanning: 3,3V-5V
- Uitgangsvorm: analoge spanningsuitgang en digitale schakeluitgang (0 en 1)
- Indicatielampjes: voedingsindicator (rood) en digitale schakelaarindicator (groen)
- Microcomputer met één chip: STC89C52
- Seriële poort verzendgegevens baudrate: 9600
- PCB-afmeting: 3 cm x 1,6 cm
Module-interface:
- 1 VCC: externe 3.3V-5V
- 2 GND: externe GND
- 3 DO: digitale output interface (0 en 1)
- 4 AO: analoge interface voor uitgang
Bedrading:
- Module VCC verbinden met ontwikkelbord VCC.
- Module GND verbinden met ontwikkelbord GND.
- Module DO verbinden met ontwikkelbord P0.1.
Module instructies:
- De vochtgevoelige weerstandsmodule detecteert omgevingsvochtigheid.
- Bij het bereiken van de ingestelde drempelwaarde geeft de DO-poort een hoog niveau; bij overschrijding een laag niveau.
- De digitale uitgang D0 kan direct op de microcomputer worden aangesloten voor vochtigheidsdetectie.
- De digitale uitvoer van DO kan een relaismodule aansturen voor natte bediening.
- De analoge uitgang AO kan worden aangesloten op een AD-module voor nauwkeurige vochtigheidsmetingen.
Fenomenen:
- Bij overschrijding van de drempelwaarde verzendt de seriële poort continu 01 en brandt het schakelaarindicatielampje.
- Bij niet-overschrijding verzendt de seriële poort geen gegevens en is de schakelaarindicator uit.
Pakket inbegrepen:
- 10 x vochtigheidssensormodule
