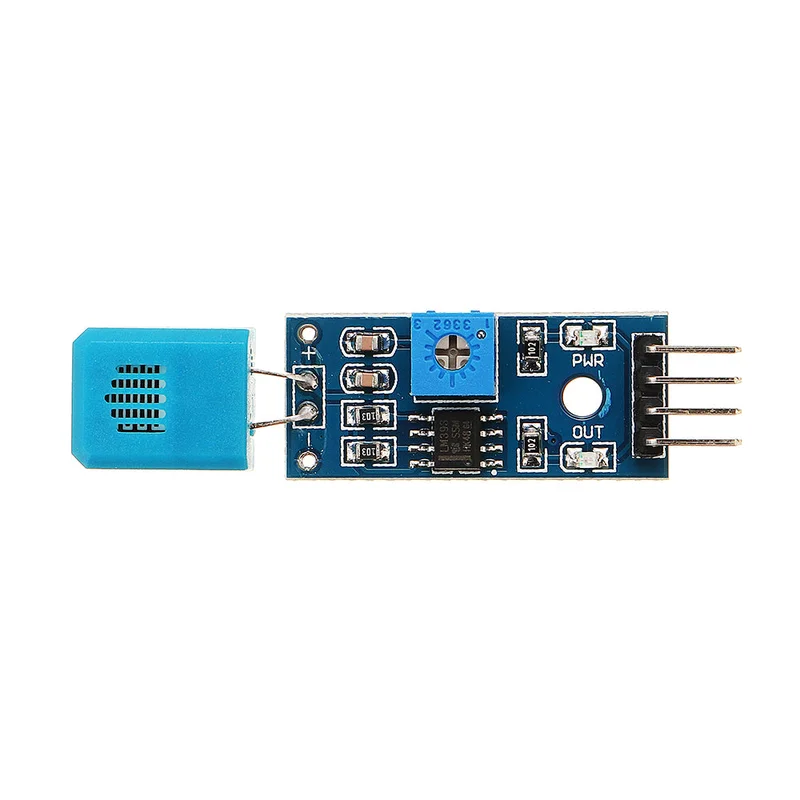

10 Stuks HR202 vochtigheidssensor module-Snelle verzending

Description

Kenmerken:

• Detecteert de vochtigheid van de omgeving.
• Instelbare gevoeligheid via een digitale potentiometer.
• Stabiele werking door gebruik van de LM393-chip.
• Voorzien van vaste boutgaten voor eenvoudige installatie.

Specificaties:

• Werkspanning: 3,3V-5V
• Uitgangsvorm: analoge spanningsuitgang en digitale schakeluitgang (0 en 1)
• Indicatielampjes: voedingsindicator (rood) en digitale schakelindicator (groen)
• Microcomputer met één chip: STC89C52
• Seriële poort verzendgegevens baudrate: 9600
• PCB-afmeting: 3 cm x 1,6 cm

Module-interface:

• 1 VCC: externe 3.3V-5V
• 2 GND: externe GND
• 3 DO: digitale output interface (0 en 1)
• 4 AO: analoge interface voor kleine uitgangen

Bedrading:

• Module VCC verbinden met ontwikkelbord VCC.
• Module GND verbinden met het ontwikkelbord GND.
• Module DO verbinden met het ontwikkelingsbord P0.1.

Module instructies:

• De vochtgevoelige weerstandsmodule is gevoelig voor omgevingsvochtigheid en wordt gebruikt om de vochtigheid te detecteren.
• Bij het bereiken van de ingestelde drempelwaarde geeft de DO-poort een hoog niveau. Bij overschrijding van de drempel geeft de module DO een laag niveau.
• De digitale uitgang D0 kan direct worden aangesloten op de microcomputer, die de vochtigheidsverandering detecteert.
• De digitale uitvoer van de DO kan een relaismodule aansturen, wat een natte bedieningsschakelaar mogelijk maakt.
• De analoge uitgang AO kan worden aangesloten op de AD-module voor nauwkeurigere metingen van de omgevingsvochtigheid.

Fenomeen:

• Bij overschrijding van de drempelwaarde verzendt de seriële poort continu 01 en brandt het schakelindicatorlampje.
• Bij het niet overschrijden van de drempelwaarde verzendt de seriële poort geen gegevens en is de schakelindicator uit.

Pakket inbegrepen:

• 10 x vochtigheidssensormodule
